0.5kw ενσωματωμένοι βιο αντιδραστήρες μεμβρανών για την επεξεργασία των βιομηχανικών αποβλήτων αποχέτευσης

Σύστημα Integarted MBR

Ενσωματωμένοι βιο αντιδραστήρες μεμβρανών για την επεξεργασία των βιομηχανικών αποβλήτων αποχέτευσης

Οι βιολογικοί αντιδραστήρες μεμβρανών, επίσης γνωστοί ως συστήματα MBR, είναι αεροβικοί βιολογικοί αντιδραστήρες ενεργών αποβλήτων, οι οποίοι συνδυάζουν τη βιολογική διαδικασία υποβάθμισης, γνωστή ως «ενεργά απόβλητα», με solid-liquid το χωρισμό από τη διήθηση μεμβρανών. Αυτές οι μεμβράνες μπορούν να είναι είτε κοίλη ίνα είτε επίπεδες μεμβράνες.

Οι βιολογικοί αντιδραστήρες MBR μας μεγιστοποιούν την αποδοτικότητα και την απόδοση επειδή υιοθετούν την προηγμένη ultrafiltration τεχνολογία μεμβρανών ως μέθοδος χωρισμού. Χάρι σε αυτήν την τεχνολογία, η συγκέντρωση βιομαζών μέσα στον αντιδραστήρα είναι πολύ υψηλότερη από αυτή των συμβατικών αντιδραστήρων καθαριστήρων, που είναι δυνατών να φθάσει μεταξύ 6.000 και 12.000 mg/$l*l.

Αυτός ο τύπος διευκρίνισης μεμβρανών που εγκαθίσταται μέσα σε έναν αντιδραστήρα ενεργών αποβλήτων έχει τα ακόλουθα κύρια πλεονεκτήματα:

• Αυξανόμενη απόδοση αφαίρεσης οργανικής ουσίας στο μειωμένους όγκο και το διάστημα.
• Η ποιότητα του νερού παραγωγής είναι σταθερή.

Οι βιολογικοί αντιδραστήρες μεμβρανών μας παραδίδονται ενσωματωμένος σε ένα συμπαγές σύστημα και έτοιμος να λειτουργήσουν επάνω στην άφιξη επί του τόπου του πελάτη.

Προαιρετική διαμόρφωση

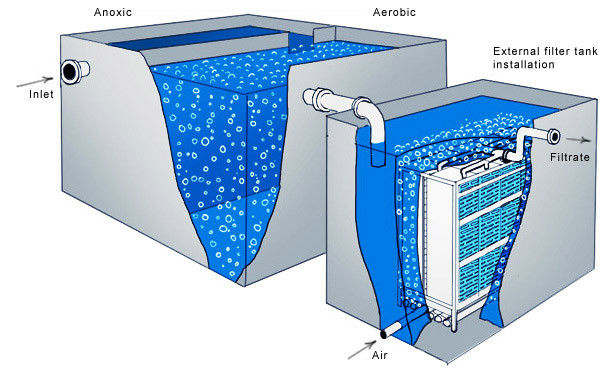

Στα σενάρια όπου υπάρχει μια υψηλή συγκέντρωση αζώτου ή/και τα νιτρικά άλατα παράγονται επάνω από τα όρια απαλλαγής, ένα τροποποιημένο σύστημα ΣΙΓΜΑ MBR με μια ανοξική προ-αίθουσα θα προσφερθεί. Αυτή η διαμόρφωση επιτρέπει την ταυτόχρονη αφαίρεση του ΒΑΚΑΛΑΟΥ και του αζώτου από την νιτροποίηση-διάσπαση νιτρικών.

Αποδοτικότητα καθαρισμού

Οι βιολογικοί αντιδραστήρες μεμβρανών μας προσφέρουν την υψηλή αποδοτικότητα και για το εσωτερικό και βιομηχανικό νερό. Κάθε μονάδα σχεδιάζεται σύμφωνα με τους όρους κολπίσκων. Οι γενικοί λειτουργούντες όροι παρουσιάζονται στον ακόλουθο πίνακα. Η μολυσματική αποδοτικότητα αφαίρεσης είναι πολύ υψηλή και το αντιμετωπισμένο νερό έχει μια σταθερή ποιότητα.

Ποια είναι τα πλεονεκτήματα ενός συστήματος MBR;

Η απόφαση να επιλεχτεί μια διαδικασία βιολογικών αντιδραστήρων μεμβρανών MBR σε θέματα άλλων συμβατικών συστημάτων είναι βασισμένη στα πλεονεκτήματα για την επεξεργασία απόβλητου ύδατος:

• Με την εγκατάσταση μιας διαδικασίας διήθησης μεμβρανών μέσα σε έναν αντιδραστήρα ενεργών αποβλήτων, μια υψηλότερη απόδοση αφαίρεσης οργανικής ουσίας λαμβάνεται.
• Η ποιότητα του νερού παραγωγής είναι υψηλότερη και παραμένει σταθερή.
• Συμπαγείς εγκαταστάσεις
• Όγκος και μειωμένα διαστήματα.
• Απλή επεξεργασία. Η διαχείριση διαδικασιών είναι απλή και οικονομική επειδή δεν υπάρχει καμία ιζηματογένεση στη βιολογική δεξαμενή.
• Αντίσταση στους φορείς οξείδωσης
• Απλότητα της λειτουργίας, δεδομένου ότι ο χειριστής πρέπει μόνο να ελέγξει τη λειτουργία της αντλίας διαπέρασης και επανακυκλοφορίας και των πιέσεων εργασίας. Οι παράμετροι εργασίας ελέγχονται από ένα PLC με τη δυνατότητα των μακρινών συνδέσεων μέσω του ΔΙΑΠΟΔΙΑΜΟΡΦΩΤΉ.
• Σταθερότητα και ευελιξία
• Διαμορφώσιμο
• Τυποποίηση

Χάρι στα συστήματα MBR μας, πολύ υψηλά - αντιμετωπισμένο το ποιότητα νερό λαμβάνεται και μπορεί να επαναχρησιμοποιηθεί στις πολυάριθμες διαδικασίες βιομηχανικής παραγωγής.

Εγκατάσταση ενός συστήματος MBR

Οι βιολογικοί αντιδραστήρες μεμβρανών μας μπορούν να εγκατασταθούν στα εμπορευματοκιβώτια του ISO, που διευκολύνουν τη μεταφορά, τη συνέλευση και, τελικά, τις επόμενες επεκτάσεις.

• Γρήγορη plug&play εγκατάσταση
• Χαμηλές διαστημικές απαιτήσεις
• Δεν εκπέμπει τις μυρωδιές ή δεν προσελκύει τους μεταφορείς όπως τα έντομα.
• Υψηλοί όγκοι φορτίων
• Απολύμανση χωρίς το UV ή χημικές ουσίες
• Απόβλητα αποχέτευσης κατάλληλα για τη γεωργική χρήση ή για την επαναχρησιμοποίηση στο ξεπλένοντας νερό τουαλετών.
• Πλήρως αυτοματοποιημένη διαδικασία
• Μορφωματικό expandability

Τεχνικές πληροφορίες

Μεμβράνες διήθησης

Τα συστήματα MBR μας περιλαμβάνουν ultrafiltration τις μεμβράνες, οι οποίες βυθίζονται κάθετα στην αίθουσα αερισμού μέσα στο μικτό ποτό. Ο αέρας φυσιέται στο εμπορευματοκιβώτιο στο κατώτατο σημείο των μεμβρανών, το οποίο αφ' ενός δημιουργεί την υπερπίεση του μέσου στη μεμβράνη και αφ' ετέρου κρατά τη βιομάζα στην κίνηση για να αποτρέψει το σχηματισμό ενός στρώματος των μικροοργανισμών (ένας όρος γνωστός όπως “biofouling”) που φράζει και εμποδίζει τη μεμβράνη. Μια διαπερατή αντλία σύρει συνεχώς το αντιμετωπισμένο καθαρισμένο νερό στο εσωτερικό μέρος της μεμβράνης.

Η ταινία μεμβρανών αποτελείται από το χλωριωμένο πολυαιθυλένιο με ένα μέγιστο (ονομαστικό) μέγεθος πόρων 0,4 μm και μέσου όρου: 0,2 μm, το οποίο εμποδίζει σχεδόν όλους τους μικροοργανισμούς στο μικτό ποτό.

Η διαμόρφωση «επίπεδων πιάτων» κρατά το διάστημα μεταξύ των μεμβρανών σαφών και ελαχιστοποιεί τη συσσώρευση συντριμμιών.

Οι καταδυμένες μεμβράνες χωρίζουν το υγρό μέρος του ποτού από το στερεό μέρος. Το υγρό (αποκαλούμενο διαπερατό) στέλνεται σε μια δεξαμενή αποθήκευσης ενώ τα στερεά διανέμονται εκ νέου στη ζώνη αερισμού.

Λειτουργία των βιολογικών αντιδραστήρων μεμβρανών μας

Μέσα στον αντιδραστήρα, το σύστημα αερισμού παρέχει το οξυγόνο στο υδάτινο μέσο. Υπό αυτές τις συνθήκες, η οργανική ουσία υποβιβάζεται από τους μικροοργανισμούς, οι οποίοι χρησιμοποιούν το οξυγόνο, το οποίο αποβάλλεται από το νερό. Το σύστημα αερισμού, εκτός από την παροχή του οξυγόνου, επιτρέπει στον αντιδραστήρα για να διατηρήσει τους ομοιογενείς όρους μίξης.

Είναι κρίσιμο σε αυτόν τον τύπο αντιδραστήρων ότι τα λίπη, τα έλαια και τα υπολείμματα τρίχας δεν εισάγονται. Θα είναι απαραίτητο να εγκατασταθεί μια κατάλληλη προεπεξεργασία για να αποφύγει αυτά τα στοιχεία.

Οι μεμβράνες βρίσκονται κάθετα στην αίθουσα αερισμού, που καταδύεται στο μικτό ποτό, έτσι ώστε το μικτό ποτό (ένα μίγμα νερού και των στερεών που αποτελούν τη βιομάζα) είναι άμεσα σε επαφή με τις μεμβράνες και η διευκρίνιση πραγματοποιείται ταυτόχρονα. Οι μεμβράνες είναι με τη βοήθεια μιας self-priming φυγοκεντρικής αντλίας.

Στο κατώτατο σημείο των μεμβρανών, ο αέρας φυσιέται στο εμπορευματοκιβώτιο, το οποίο δημιουργεί την υπερπίεση του μέσου στη μεμβράνη κρατώντας τη βιομάζα στην κίνηση για να αποτρέψει το σχηματισμό ενός στρώματος των μικροοργανισμών που φράζει και εμποδίζει τη μεμβράνη. Μια διαπερατή αντλία σύρει συνεχώς το αντιμετωπισμένο καθαρισμένο νερό στο εσωτερικό μέρος της μεμβράνης.

Η ταινία μεμβρανών αποτελείται από το χλωριωμένο πολυαιθυλένιο με ένα μέγιστο μέγεθος πόρων για να εμποδίσει των περισσότερων από τους μικροοργανισμούς στα ενεργά απόβλητα.

Η διαμόρφωση «επίπεδων πιάτων» κρατά το διάστημα μεταξύ των μεμβρανών σαφών και ελαχιστοποιεί τη συσσώρευση συντριμμιών.

Μετά από το solid-liquid χωρισμό που πραγματοποιείται στις μεμβράνες, το υγρό (εφεξής αποκαλούμενο διαπερατό) στέλνεται σε μια δεξαμενή αποθήκευσης ενώ τα στερεά στέλνονται (ανακυκλωμένος διανέμοντας εκ νέου) στη ζώνη αερισμού.

Κατά τη διάρκεια της μετάβασης του μικτού ποτού μέσω της μεμβράνης, ο φυσικός χωρισμός του νερού και η βιομάζα πραγματοποιούνται:

• Η διαπέραση, που αποτελείται από το νερό, άλατα και χαμηλός - οι μη-βιοδιασπάσιμες ουσίες μοριακού βάρους, αφήνουν το σύστημα μέσω της κορυφής των μεμβρανών.
• Η συμπύκνωση, που αποτελείται από τη βιομάζα και τις οργανικές ουσίες του μεγαλύτερου μοριακού βάρους, διατηρείται και παραμένει μέσα στον αντιδραστήρα να συνεχίσει τη βιολογική υποβάθμιση.

Η παραγωγή λάσπης από αυτόν τον τύπο αντιδραστήρα είναι ελάχιστη και απαιτεί τις περιστασιακές διαφυγές.

Στα σενάρια όπου υπάρχει μια υψηλή συγκέντρωση αζώτου ή/και τα νιτρικά άλατα παράγονται επάνω από τα όρια απαλλαγής, ένα τροποποιημένο σύστημα ΣΙΓΜΑ MBR με μια ανοξική προ-αίθουσα θα προσφερθεί. Αυτή η διαμόρφωση επιτρέπει την ταυτόχρονη αφαίρεση του ΒΑΚΑΛΑΟΥ και του αζώτου από την νιτροποίηση-διάσπαση νιτρικών.

Σημασία των διασκορπιστών

Οι διασκορπιστές ή τα συστήματα αερισμού είναι ένα βασικό μέρος για τη σωστή λειτουργία ενός βιολογικού αντιδραστήρα. Αυτά τα συστήματα επιτρέπουν την εισαγωγή του αέρα, και επομένως οξυγόνο, στον αντιδραστήρα υπό μορφή λεπτών φυσαλίδων. Αυτό το μέγεθος φυσαλίδων ευνοεί την περιοχή επαφών του αέρα με τη βιομάζα, η οποία χρησιμοποιεί το οξυγόνο, και την αποδοτικότητα της υποβάθμισης οργανικής ουσίας. Επιπλέον, αυτή η έγχυση φυσαλίδων επιτρέπει μια ομοιογενή αναταραχή του μικτού ποτού, χωρίς τη διατάραξη ή σπάσιμο των μικροοργανισμών.

Επομένως, η αποδοτικότητα της επεξεργασίας απόβλητου ύδατος εξαρτάται άμεσα από την αποδοτικότητα των διασκορπιστών και του σωστών σχεδίου και της εγκατάστασής τους.

Συντήρηση και πλύση μεμβρανών

Η σωστοί συντήρηση και ο καθαρισμός των μεμβρανών μέσα στο βιολογικό αντιδραστήρα είναι ουσιαστικοί να εξασφαλίσουν τη μέγιστες αποδοτικότητα και την απόδοση του συστήματος MBR.

Πρίν αποφασίζει ποιο σύστημα πλύσης είναι το πιό κατάλληλο, είναι σημαντικό να είναι γνωστό το ποσοστό και ο τύπος λερώματος που εμφανίζεται στο βιολογικό αντιδραστήρα μεμβρανών.

Μερικοί παράγοντες που επηρεάζουν το λέρωμα είναι χαρακτηριστικά μεμβρανών (υλικό, διαμόρφωση, μέγεθος πόρων και διανομή), λειτουργούντες όροι (διαπερατός χρόνος ροής, διασταυρώσεων, αερισμού και διατήρησης) και ιδιότητες βιομαζών (το ιξώδες, θερμοκρασία, διάλυσε το οξυγόνο, floc την ιδιοκτησία, τα μεγέθη, κ.λπ.).

Πλύση αέρα

Αυτή η διαδικασία συνδυάζει τη λείανση με ένα ρεύμα αέρα που στέλνεται μέσω των ακροφυσίων που βρίσκονται στο κέντρο των δεσμών μεμβρανών.

Οι αεροφυσαλίδες θα ταξιδεψουν πέρα από την εξωτερική επιφάνεια των μεμβρανών εκτελώντας μια δράση ξεπλύματος που αφαιρεί οποιαδήποτε στερεά που μπορεί να είχαν συσσωρεύσει στην επιφάνεια μεμβρανών.

Η διήθηση αέρα και η λειτουργία πλύσης ελέγχονται από έναν υπολογιστή, στον οποίο οι προκαθορισμένοι χρονικοί κύκλοι είναι προγραμματισμένοι. Αυτή η πίεση/η κενή διαδικασία επιτηρείται και ελέγχεται στο σύστημα μεμβρανών.

Χημική πλύση

Με τον καιρό, η οργανική ουσία και η βιομάζα συσσωρεύουν στους πόρους και στις εξωτερικές επιφάνειες των μεμβρανών, που απαιτούν τον πιό λεπτομερή καθαρισμό.

Αυτό επιτυγχάνεται από τη χημική πλύση στην οποία οι μεμβράνες λειαίνονται, ή βυθίζονται σε μια λύση καθαρισμού που περιέχει μια λύση του διαλυμένου χλωρίου, του κιτρικού οξέος, του καυστικού νατρίου ή του απορρυπαντικού.

Αυτός ο βαθύς καθαρισμός διαμορφώνεται σύμφωνα με τους λειτουργούντες όρους κάθε συγκεκριμένης περίπτωσης.

Προσφέρουμε ένα «κανονικό» σύστημα πλύσης, το οποίο παρέχεται οι ίδιες τις εγκαταστάσεις για να επιτρέψει την αυτόματη πλύση οι ίδιες στις εγκαταστάσεις χωρίς την ανάγκη να αφαιρέσουν οι ενότητες μεμβρανών από τη δεξαμενή.

Η λάσπη ή η υπόλοιπη λάσπη από τον καθαρισμό στέλνεται από τον εξοπλισμό για την τελική διάθεση.

Εφαρμογές βιολογικών αντιδραστήρων MBR

Οι εφαρμογές των βιολογικών αντιδραστήρων μεμβρανών είναι πολύ ευρείες. Σε Sigmadaf έχουμε πραγματοποιήσει τις εγκαταστάσεις σε μια ευρεία ποικιλία των βιομηχανιών, καθώς επίσης και σε περισσότερες ειδικές εφαρμογές:

• Βιομηχανικές διαδικασίες
• Δημοτικό νερό
• Στρατιωτικά στρατόπεδα και ανθρωπιστικές αποστολές
• Ξενοδοχεία και θέρετρα
• Κτήρια όπως τα νοσοκομεία ή τα εμπορικά κέντρα
