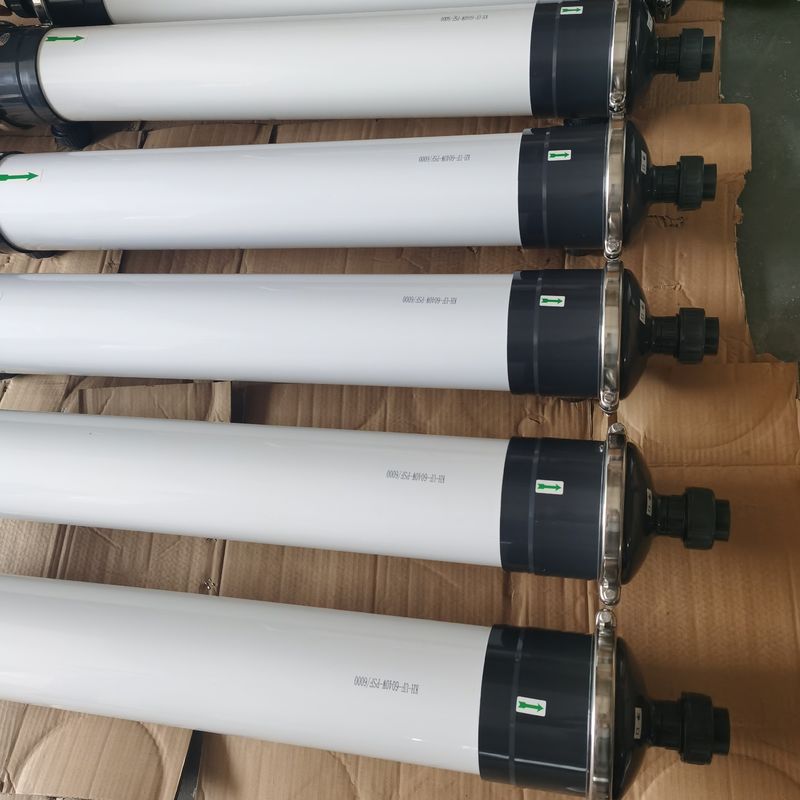

Περίστυλο σύστημα εξοπλισμού UF για τον καθαρισμό νερού με το υλικό PVDF
1.1 Ultrafiltration είναι ποικίλη διήθηση μεμβρανών στην οποία οι δυνάμεις όπως οι κλίσεις πίεσης ή συγκέντρωσης οδηγούν σε έναν χωρισμό μέσω μιας semipermeable μεμβράνης. Τα ανασταλμένες στερεά και οι διαλυτές ουσίες του μοριακού ψηλού βάρους διατηρούνται στο αποκαλούμενο retentate, ενώ νερό και χαμηλός - οι διαλυτές ουσίες μοριακού βάρους περνούν μέσω της μεμβράνης στη διαπέραση. Αυτή η διαδικασία χωρισμού χρησιμοποιείται στη βιομηχανία και την έρευνα για τον καθαρισμό και τη συγκέντρωση των μακρομοριακών λύσεων, ειδικά πρωτεϊνικές λύσεις.
Διαγώνιο Ultrafiltration ροής (επίσης γνωστό ως Ultrafiltration εφαπτόμενης ροής) είναι μια διαδικασία χωρισμού όπου το ρεύμα τροφών είναι παράλληλα στην επιφάνεια μεμβρανών, η οποία βοηθά να ελέγξει το σχηματισμό του στρώματος πηκτωμάτων, βελτιώνοντας πολύ τη σταθερότητα ροής και τη ζωή μεμβρανών εναντίον των κάθετων συστημάτων ροής.
Σε αντιδιαστολή με τη συμβατική διήθηση που προκαλεί μια γρήγορη συγκέντρωση των στερεών επάνω στην επιφάνεια μεμβρανών, η διαγώνια διήθηση ροής αυξάνει τη μετάβαση της διαπέρασης μέσω της μεμβράνης και της γενικής αποδοτικότητας ροής.
Και οι υγειονομικές και βιομηχανικές ultrafiltration μεμβράνες αποτελούνται από ένα semi-permeable, πολυμερές στρώμα μεμβρανών που πετιέται επάνω σε ένα ομοιόμορφο υπόστρωμα, ή το υποστηρίζοντας υλικό. Η διήθηση Synder υιοθετεί την αντιστροφή φάσης στους πρόσθετους διαλύτες από τις υγρές πολυμερείς ναρκωτικές ουσίες που έχουν πεταχτεί επάνω στο υποστηρίζοντας υλικό. Δεδομένου ότι οι διαλύτες εξάγονται, το πολυμερές σώμα σταθεροποιεί τη διαμόρφωση μιας ασυμμετρικής δομής πόρων, η οποία είναι ιδανική για τον έλεγχο της απόρριψης στην επιφάνεια, προωθώντας τη μέγιστη ρυθμοαπόδοση της διαπέρασης.
2.2 δομή και προδιαγραφές των ενοτήτων μεμβρανών UF
2.2.1 μικρό μέγεθος των ενοτήτων UF
|
Μέγεθος και βάρος
|
Πρότυπο | KH-uf-4040w-PVDF | KH-uf-6040w-PVDF |
| Διάμετρος ενότητας (Α, χιλ.) | Φ90 χιλ. | Φ160 χιλ. | |
| Μήκος ενότητας (Β, χιλ.) | 960mm | 960mm | |
| Μήκος ενότητας (Γ, χιλ.) | 1106 χιλ. | 1304 χιλ. | |
| Μέγεθος του κολπίσκου/της εξόδου (Δ, χιλ.) | DN25 | DN32 | |
| Λειτουργών τύπος | Εξωτερικό στο εσωτερικό | Εξωτερικό στο εσωτερικό | |
| Περιοχή μεμβρανών | 8,0 τετρ.μέτρα | 20 τετρ.μέτρα | |
| Ξηρό βάρος της ενότητας | 5 κλ | 12 κλ | |
|
Παράμετροι |
Υλικό της Shell | UPVC | UPVC |
| Υλικό μεμβρανών | PVDF | PVDF | |
| Μέγεθος πόρων μεμβρανών | 0.03μm | 0.03μm | |
| Εσωτερική διάμετρος της κοίλης ίνας | 0,7 χιλ. | 0,7 χιλ. | |
| Εξωτερική διάμετρος της κοίλης ίνας | 1.3mm | 1.3mm | |
| Θολούρα του διαποτισμού του νερού | ≤ 0.2NTU | ≤ 0,2 NTU | |
|
Αξία SDI του διαποτισμού του νερού
|
≤ 3 | ≤ 3 | |
|
Ποσοστό ροής καθαρισμένου νερού (0.10MP, 20℃) |
≥1000L/H | ≥3000L/H | |
|
Χαρακτηριστική διαδικασία
|
Σειρά θερμοκρασίας | 5-45 ℃ | 5-45 ℃ |
| Σειρά αξίας pH | 2-13 | 2-13 | |
|
Διαπερνώντας ποσοστό ροής για διαφορετικό Νερό |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
| Λειτουργούσα πίεση | ≤0.12 MPA | ≤0.12MPa | |
| Μέγιστη πίεση κολπίσκων | 0,2 MPA | 0.2MPa | |
| Λείανση του ποσοστού ροής |
1.5-2.0 φορές Διαπερνώντας ροή |
1.5-2.0 φορές Διαπερνώντας ροή |
|
| Λείανση των χρόνων | Μιά φορά ανά 30-120 λεπτά | Μιά φορά ανά 30-120 λεπτά | |
| Χημικός καθαρισμός on-line κατά τη διάρκεια της λείανσης | Μιά φορά ανά 7-14 ημέρες | Μιά φορά ανά 7-14 ημέρες |
Η δομή ως εξής: 2.2.2 τύπος Α 8 ιντσών ενότητας UF.
|
Μέγεθος και βάρος
|
Πρότυπο | KH-uf-8040w-PVDF | KH-uf-8060w-PVDF |
| Διάμετρος ενότητας (Α, χιλ.) | Φ200 χιλ. | Φ200 χιλ. | |
| Μήκος ενότητας (Β, χιλ.) | 1220 χιλ. | 1640 χιλ. | |
| Μήκος ενότητας (Γ, χιλ.) | 1365 χιλ. | 1785 χιλ. | |
| Μέγεθος του κολπίσκου/της εξόδου | DN50 | DN50 | |
| Λειτουργών τύπος | Εξωτερικό στο εσωτερικό | Εξωτερικό στο εσωτερικό | |
| Περιοχή μεμβρανών | 30 τετρ.μέτρα | 45 τετρ.μέτρα | |
| Ξηρό βάρος της ενότητας | 20 κλ | 35 κλ | |
|
Παράμετροι |
Υλικό της Shell | UPVC | UPVC |
| Υλικό μεμβρανών | PVDF | PVDF | |
| Μέγεθος πόρων μεμβρανών | 0.03μm | 0.03μm | |
| Εσωτερική διάμετρος της κοίλης ίνας | 0,7 χιλ. | 0,7 χιλ. | |
| Εξωτερική διάμετρος της κοίλης ίνας | 1.3mm | 1.3mm | |
| Θολούρα του διαποτισμού του νερού | ≤ 0.2NTU | ≤ 0,2 NTU | |
|
Αξία SDI του διαποτισμού του νερού
|
≤ 3 | ≤ 3 | |
|
Ποσοστό ροής για καθαρισμένου νερού (0.10MP, 20℃) |
≥ 3600L/H | ≥ 5400L/H | |
|
Χαρακτηριστική διαδικασία
|
Σειρά θερμοκρασίας | 5-45 ℃ | 5-45 ℃ |
| Σειρά αξίας pH | 2-13 | 2-13 | |
|
Διαπερνώντας ποσοστό ροής για διαφορετικό Νερό |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
| Λειτουργούσα πίεση | ≤0.12 MPA | ≤0.12MPa | |
| Μέγιστη πίεση κολπίσκων | 0,2 MPA | 0.2MPa | |
| Λείανση του ποσοστού ροής |
1.5-2.0 φορές Διαπερνώντας ροή |
1.5-2.0 φορές Διαπερνώντας ροή |
|
| Λείανση των χρόνων | Μιά φορά ανά 30-120 λεπτά | Μιά φορά ανά 30-120 λεπτά | |
| Χημικός καθαρισμός on-line κατά τη διάρκεια της λείανσης | Μιά φορά ανά 7-14 ημέρες | Μιά φορά ανά 7-14 ημέρες |
2.2.3 τύπος Β 8 ιντσών ενότητας UF. Η δομή ως εξής:
|
Μέγεθος και βάρος
|
Πρότυπο | KH-uf-sfx2860-PVDF | KH-uf-sfx2880-PVDF |
| Διάμετρος ενότητας (OD, χιλ.) | Φ225 χιλ. | Φ225 χιλ. | |
| Μήκος ενότητας (L1, χιλ.) | 1500 χιλ. | 2000 χιλ. | |
| Μήκος ενότητας (L2, χιλ.) | 1630 χιλ. | 2130 χιλ. | |
| Μήκος ενότητας (L3, χιλ.) | 1820 χιλ. | 2320 χιλ. | |
| Μήκος ενότητας (Λ, χιλ.) | 1860 χιλ. | 2360 χιλ. | |
| Λειτουργών τύπος | Εξωτερικό στο εσωτερικό | Εξωτερικό στο εσωτερικό | |
| Περιοχή μεμβρανών | 52 τετρ.μέτρα | 77 τετρ.μέτρα | |
| Ξηρό βάρος της ενότητας | 42 κλ | 62 κλ | |
|
Παράμετροι |
Υλικό της Shell | UPVC | UPVC |
| Υλικό μεμβρανών | PVDF | PVDF | |
| Μέγεθος πόρων μεμβρανών | 0.03μm | 0.03μm | |
| Εσωτερική διάμετρος της κοίλης ίνας | 0,7 χιλ. | 0,7 χιλ. | |
| Εξωτερική διάμετρος της κοίλης ίνας | 1.3mm | 1.3mm | |
| Θολούρα του διαποτισμού του νερού | ≤ 0.2NTU | ≤ 0,2 NTU | |
|
Αξία SDI του διαποτισμού του νερού
|
≤ 3 | ≤ 3 | |
|
Ποσοστό ροής καθαρισμένου νερού (0.10MP, 20℃) |
≥ 6500L/H | ≥ 8000L/H | |
|
Χαρακτηριστική διαδικασία
|
Σειρά θερμοκρασίας | 5-45 ℃ | 5-45 ℃ |
| Σειρά αξίας pH | 2-13 | 2-13 | |
|
Διαπερνώντας ποσοστό ροής για διαφορετικό Νερό |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
| Λειτουργούσα πίεση | ≤0.12 MPA | ≤0.12MPa | |
| Μέγιστη πίεση κολπίσκων | 0,2 MPA | 0.2MPa | |
| Λείανση του ποσοστού ροής |
1.5-2.0 φορές Διαπερνώντας ροή |
1.5-2.0 φορές Διαπερνώντας ροή |
|
| Λείανση των χρόνων | Μιά φορά ανά 30-120 λεπτά | Μιά φορά ανά 30-120 λεπτά | |
| Χημικός καθαρισμός on-line κατά τη διάρκεια της λείανσης | Μιά φορά ανά 7-14 ημέρες | Μιά φορά ανά 7-14 ημέρες |
Ολόκληρη η διαδικασία εγκαταστάσεων και εφαρμογής των ενοτήτων MBR μας περιγράφεται ως ακόλουθη φωτογραφία:
