Ultra-filtration ενότητα μεμβρανών για τον καθαρό καθαρισμό νερού με το υλικό PVDF
Ultrafiltration είναι μια εξειδικευμένη τεχνολογία διήθησης μεμβρανών που ενισχύει την πίεση-μεσολαβημένη αναστολή των παθογόνων και στερεών αποβλήτων από το μίγμα αποβλήτων. Το προϊόν που παράγεται μετά από ultrafiltration είναι ιδιαίτερα καθαρό και χωρίς οποιαδήποτε παθογόνα απόβλητα. Τα περισσότερα από τα χαρακτηριστικά ultrafiltration είναι αρκετά παρόμοια με την μεμβράνη-βασισμένη διήθηση όπως ultrafiltration η στρατηγική ευθυγραμμίζεται με τη semipermeable χρησιμοποίηση μεμβρανών. Οι μεμβράνες που χρησιμοποιούνται για ultrafiltration τη διαδικασία μπορούν να είναι διάφορων τύπων. Για παράδειγμα, η micellar ενισχυμένη μεμβράνη μπορεί να διυλίσει τις σύνθετες χημικές ουσίες χρησιμοποιώντας την πίεση-οδηγημένη ultrafiltration διαδικασία. Και τα micellar και μέσο επιπολής-βασισμένα στο φίλτρα μπορούν να αφαιρέσουν τα βαριά μέταλλα από τα απόβλητα χρησιμοποιώντας ultrafiltration τις στρατηγικές (Tortora και λοιποί, 2016 Huang και λοιποί, 1994). Εκτός αυτού, οιτεχνητάπαραχθείσεςχημικέςμεμβράνεςβρίσκονταιεπίσηςχρήσιμεςνα απομονώσουνέναευρύφάσματωνρύπωνχρησιμοποιώνταςultrafiltrationτιςστρατηγικές. Κατά συνέπεια, σύμφωνα μετηναπαίτησηκαιτηνανάγκηχρηστών, ultrafiltrationοιμεμβράνεςσχεδιάζονταιστουςχωριστούςσυγκεκριμένουςτύπουςρύπωναπότααπόβληταχρησιμοποιώνταςμιαπίεση-οδηγημένηδιαδικασία.
2.2 δομή και προδιαγραφές των ενοτήτων μεμβρανών UF
2.2.1 μικρό μέγεθος των ενοτήτων UF
Μέγεθος και βάρος
|
Πρότυπο | KH-uf-4040w-PVDF | KH-uf-6040w-PVDF |
Διάμετρος ενότητας (Α, χιλ.) | Φ90 χιλ. | Φ160 χιλ. | |
Μήκος ενότητας (Β, χιλ.) | 960mm | 960mm | |
Μήκος ενότητας (Γ, χιλ.) | 1106 χιλ. | 1304 χιλ. | |
Μέγεθος του κολπίσκου/της εξόδου (Δ, χιλ.) | DN25 | DN32 | |
Λειτουργών τύπος | Εξωτερικό στο εσωτερικό | Εξωτερικό στο εσωτερικό | |
Περιοχή μεμβρανών | 8,0 τετρ.μέτρα | 20 τετρ.μέτρα | |
Ξηρό βάρος της ενότητας | 5 κλ | 12 κλ | |
Παράμετροι |
Υλικό της Shell | UPVC | UPVC |
Υλικό μεμβρανών | PVDF | PVDF | |
Μέγεθος πόρων μεμβρανών | 0.03μm | 0.03μm | |
Εσωτερική διάμετρος της κοίλης ίνας | 0,7 χιλ. | 0,7 χιλ. | |
Εξωτερική διάμετρος της κοίλης ίνας | 1.3mm | 1.3mm | |
Θολούρα του διαποτισμού του νερού | ≤ 0.2NTU | ≤ 0,2 NTU | |
Αξία SDI του διαποτισμού του νερού
|
≤ 3 | ≤ 3 | |
Ποσοστό ροής καθαρισμένου νερού (0.10MP, 20℃) |
≥1000L/H | ≥3000L/H | |
Χαρακτηριστική διαδικασία
|
Σειρά θερμοκρασίας | 5-45 ℃ | 5-45 ℃ |
Σειρά αξίας pH | 2-13 | 2-13 | |
Διαπερνώντας ποσοστό ροής για διαφορετικό Νερό |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
Λειτουργούσα πίεση | ≤0.12 MPA | ≤0.12MPa | |
Μέγιστη πίεση κολπίσκων | 0,2 MPA | 0.2MPa | |
Λείανση του ποσοστού ροής |
1.5-2.0 φορές Διαπερνώντας ροή |
1.5-2.0 φορές Διαπερνώντας ροή |
|
Λείανση των χρόνων | Μιά φορά ανά 30-120 λεπτά | Μιά φορά ανά 30-120 λεπτά | |
Χημικός καθαρισμός on-line κατά τη διάρκεια της λείανσης | Μιά φορά ανά 7-14 ημέρες | Μιά φορά ανά 7-14 ημέρες |
Η δομή ως εξής: 2.2.2 τύπος Α 8 ιντσών ενότητας UF.
Μέγεθος και βάρος
|
Πρότυπο | KH-uf-8040w-PVDF | KH-uf-8060w-PVDF |
Διάμετρος ενότητας (Α, χιλ.) | Φ200 χιλ. | Φ200 χιλ. | |
Μήκος ενότητας (Β, χιλ.) | 1220 χιλ. | 1640 χιλ. | |
Μήκος ενότητας (Γ, χιλ.) | 1365 χιλ. | 1785 χιλ. | |
Μέγεθος του κολπίσκου/της εξόδου | DN50 | DN50 | |
Λειτουργών τύπος | Εξωτερικό στο εσωτερικό | Εξωτερικό στο εσωτερικό | |
Περιοχή μεμβρανών | 30 τετρ.μέτρα | 45 τετρ.μέτρα | |
Ξηρό βάρος της ενότητας | 20 κλ | 35 κλ | |
Παράμετροι |
Υλικό της Shell | UPVC | UPVC |
Υλικό μεμβρανών | PVDF | PVDF | |
Μέγεθος πόρων μεμβρανών | 0.03μm | 0.03μm | |
Εσωτερική διάμετρος της κοίλης ίνας | 0,7 χιλ. | 0,7 χιλ. | |
Εξωτερική διάμετρος της κοίλης ίνας | 1.3mm | 1.3mm | |
Θολούρα του διαποτισμού του νερού | ≤ 0.2NTU | ≤ 0,2 NTU | |
Αξία SDI του διαποτισμού του νερού
|
≤ 3 | ≤ 3 | |
Ποσοστό ροής για καθαρισμένου νερού (0.10MP, 20℃) |
≥ 3600L/H | ≥ 5400L/H | |
Χαρακτηριστική διαδικασία
|
Σειρά θερμοκρασίας | 5-45 ℃ | 5-45 ℃ |
Σειρά αξίας pH | 2-13 | 2-13 | |
Διαπερνώντας ποσοστό ροής για διαφορετικό Νερό |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
Λειτουργούσα πίεση | ≤0.12 MPA | ≤0.12MPa | |
Μέγιστη πίεση κολπίσκων | 0,2 MPA | 0.2MPa | |
Λείανση του ποσοστού ροής |
1.5-2.0 φορές Διαπερνώντας ροή |
1.5-2.0 φορές Διαπερνώντας ροή |
|
Λείανση των χρόνων | Μιά φορά ανά 30-120 λεπτά | Μιά φορά ανά 30-120 λεπτά | |
Χημικός καθαρισμός on-line κατά τη διάρκεια της λείανσης | Μιά φορά ανά 7-14 ημέρες | Μιά φορά ανά 7-14 ημέρες |
2.2.3 τύπος Β 8 ιντσών ενότητας UF. Η δομή ως εξής:
Μέγεθος και βάρος
|
Πρότυπο | KH-uf-sfx2860-PVDF | KH-uf-sfx2880-PVDF |
Διάμετρος ενότητας (OD, χιλ.) | Φ225 χιλ. | Φ225 χιλ. | |
Μήκος ενότητας (L1, χιλ.) | 1500 χιλ. | 2000 χιλ. | |
Μήκος ενότητας (L2, χιλ.) | 1630 χιλ. | 2130 χιλ. | |
Μήκος ενότητας (L3, χιλ.) | 1820 χιλ. | 2320 χιλ. | |
Μήκος ενότητας (Λ, χιλ.) | 1860 χιλ. | 2360 χιλ. | |
Λειτουργών τύπος | Εξωτερικό στο εσωτερικό | Εξωτερικό στο εσωτερικό | |
Περιοχή μεμβρανών | 52 τετρ.μέτρα | 77 τετρ.μέτρα | |
Ξηρό βάρος της ενότητας | 42 κλ | 62 κλ | |
Παράμετροι |
Υλικό της Shell | UPVC | UPVC |
Υλικό μεμβρανών | PVDF | PVDF | |
Μέγεθος πόρων μεμβρανών | 0.03μm | 0.03μm | |
Εσωτερική διάμετρος της κοίλης ίνας | 0,7 χιλ. | 0,7 χιλ. | |
Εξωτερική διάμετρος της κοίλης ίνας | 1.3mm | 1.3mm | |
Θολούρα του διαποτισμού του νερού | ≤ 0.2NTU | ≤ 0,2 NTU | |
Αξία SDI του διαποτισμού του νερού
|
≤ 3 | ≤ 3 | |
Ποσοστό ροής καθαρισμένου νερού (0.10MP, 20℃) |
≥ 6500L/H | ≥ 8000L/H | |
Χαρακτηριστική διαδικασία
|
Σειρά θερμοκρασίας | 5-45 ℃ | 5-45 ℃ |
Σειρά αξίας pH | 2-13 | 2-13 | |
Διαπερνώντας ποσοστό ροής για διαφορετικό Νερό |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
Λειτουργούσα πίεση | ≤0.12 MPA | ≤0.12MPa | |
Μέγιστη πίεση κολπίσκων | 0,2 MPA | 0.2MPa | |
Λείανση του ποσοστού ροής |
1.5-2.0 φορές Διαπερνώντας ροή |
1.5-2.0 φορές Διαπερνώντας ροή |
|
Λείανση των χρόνων | Μιά φορά ανά 30-120 λεπτά | Μιά φορά ανά 30-120 λεπτά | |
Χημικός καθαρισμός on-line κατά τη διάρκεια της λείανσης | Μιά φορά ανά 7-14 ημέρες | Μιά φορά ανά 7-14 ημέρες |

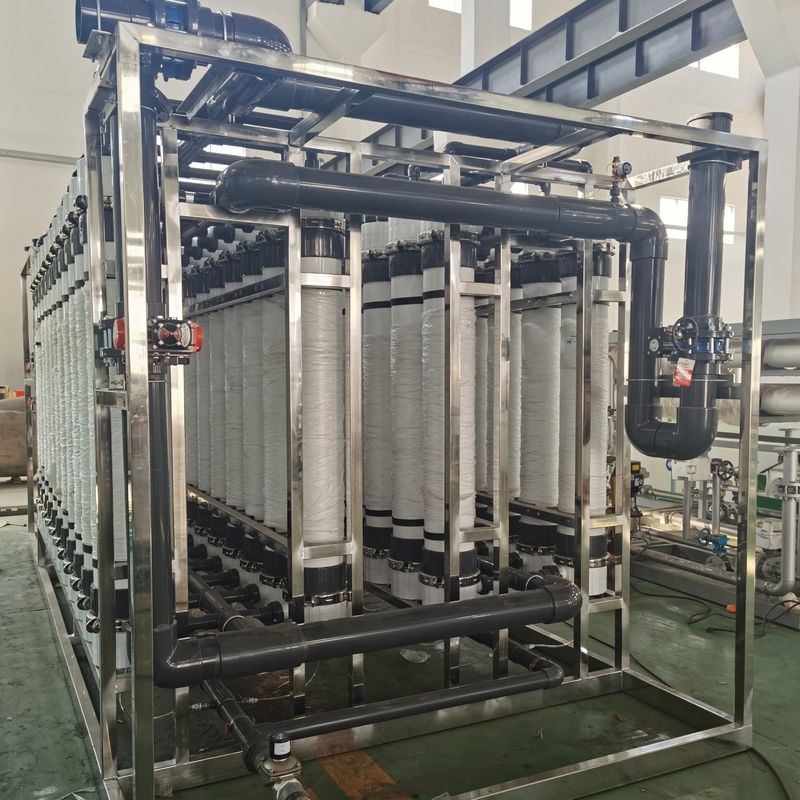

Ολόκληρη η διαδικασία εγκαταστάσεων και εφαρμογής των ενοτήτων MBR μας περιγράφεται ως ακόλουθη φωτογραφία:
